外循环浓缩蒸发器都有这些种类,看完终于明白了

时间:2020-10-10 点击次数:30
   外循环浓缩蒸发器都有这些种类,看完终于明白了
  外循环浓缩蒸发器由加热室、分离器、除雾器、汽液分离器、冷凝器、冷却器、储液罐、循环管等部件组成。全套设备采用不锈钢制造。加热室为管状。壳侧与原蒸汽相连,加热管内液体。充液室设有压力表和安全阀,确保生产安全。
  该产品的原理是,原蒸汽进入加热室壳侧加热、沸腾料液,然后从喷嘴喷入蒸发室,使汽液分离。料液从循环管返回加热室下部再次加热,加热后的料液喷入蒸发室形成循环。物料浓缩到一定程度后,取样确定后,从卸料口卸料。通过泡沫消除器将蒸发器室的蒸汽排出两次,然后移除汽液分离器。一部分液体返回蒸发室,剩下的两个蒸汽由冷凝器和冷却器冷却,形成液体进入回收罐。

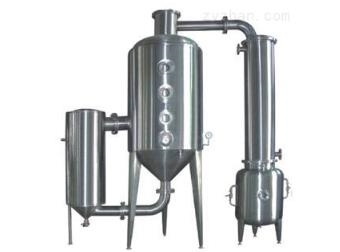

外循环浓缩蒸发器

  外循环浓缩蒸发器可分有单效、双效和三效浓缩器,下面我们一起来详细了解下这些产品吧。
  一:单效浓缩器
  1、酒精回收:回收能力大,采用真空浓缩工艺。与原有同类设备相比,生产率提高5-10倍,能耗降低30%。具有投资小、回收效益高的特点。
  2、浓缩液料:单效浓缩机采用外加热自然循环和真空负压蒸发相结合的方式。蒸发速度快,浓缩比可达1.3,液体物料完全无泡沫,单效浓缩机生产的浓缩液无污染,风味浓,易于清洗(加热器上下盖可清洗)。单效浓缩器操作简单,占地面积小。加热器、蒸发器采用不锈钢保温结构,外保温层采用不锈钢板,表面经镜面或亚光处理。
  二:双效浓缩器
  1、按sjn-1000型计算,年节汽量约3500吨,节水约9吨,节电约8万千瓦时。
  2、双效浓缩机采用负压外加热自然循环蒸发方式。蒸发速度快,浓缩比大,可达到1.2-1.35(一般中药提取物)。
  3、双效选矿厂的总能耗比单效选矿厂降低50%,选矿厂总投资可通过一年的节能成本回收。
  4、多功能操作特点:(1)可回收80%酒精浓度;(2)罐内可反复收集单效、双效、三效;(3)可实现间歇连续喂食。
  5、双效浓缩器与物料接触部分采用不锈钢,符合GMP标准要求。漂亮的外表。加热器和蒸发器的外表面设有隔热层。保温层外壳采用不锈钢板,表面经镜面或亚光处理。
  三:三效浓缩器
  1、按sjn-1000型计算,年节约蒸汽约5.4万吨,节水约14吨,节电约13万千瓦时。
  2、三效浓缩机采用负压外加热自然循环蒸发方式。蒸发速度快,浓缩比大,可达到1.25-1.4(一般中药提取物)。
  3、三效浓缩机的总能耗比单效浓缩机降低67%。一年的节能成本可以回收选矿厂的全部投资。
  4、多功能操作特点:(1)可回收80%酒精浓度;(2)罐内可反复收集单效、双效、三效;(3)可实现间歇连续喂食。
  5、三效浓缩器与物料接触部分采用不锈钢,符合GMP标准要求。漂亮的外表。加热器和蒸发器的外表面设有隔热层。保温层外壳采用不锈钢板,表面经镜面或亚光处理。
  好了,以上便是关于外循环浓缩蒸发器的相关内容介绍了。

如果您有任何问题,请跟我们联系!
